拉线位移传感器在成槽机上的应用

发布时间:2020/06/10 点击量:
      成槽机拉线式位移传感器安装使用方便适合许多危险场合应用,广泛应用与测量领域。在建设工程领域成槽机现在人们也叫做开槽机。主要应用在施工地下连续墙时由地表向下开挖成槽的机械装备。成槽机对垂直度和深度的检测相当精准。而拉绳位移传感器在其中就起着决定性的作用,利用超声波监测仪检测垂直度,而利用位移传感器检测的则是深度。

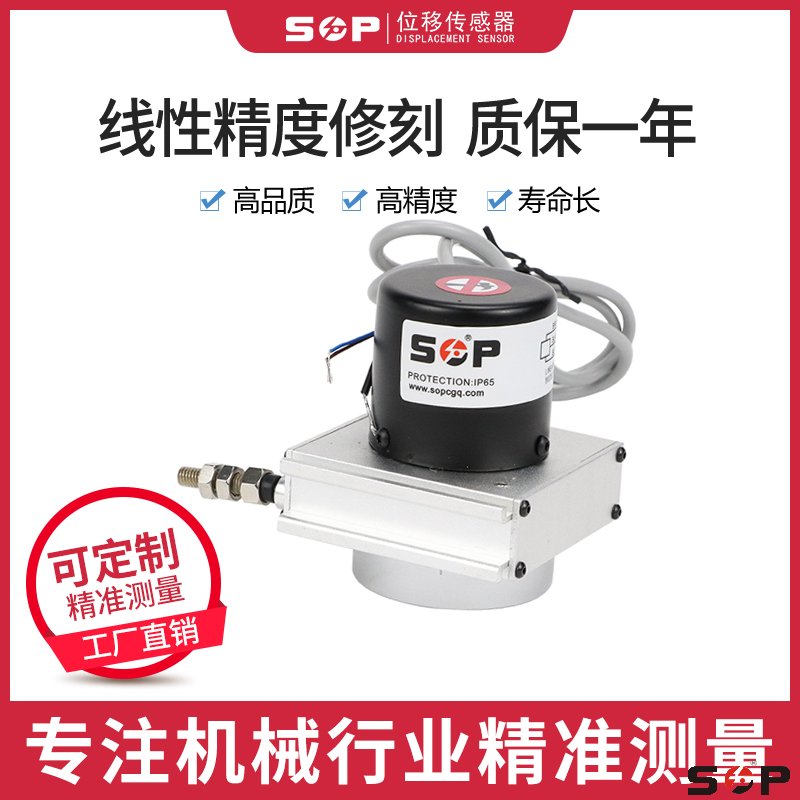

      1、成槽机拉线式位移传感器结构小巧,简易的安装方式,空间结构小巧。测量行程长( 50~ 100000mm) , 精度(0.25~0.01%FS) , 防护等级IP65 (可选IP67)。外壳采用进口铝合金均经过防腐氧化处理,引绳为进口不锈钢涂塑钢丝绳,可以在恶劣的环境下工作。可选输出方式有:电阻型、电压型、电流型、增量脉冲型、绝对脉冲型等。
      2、成槽机上面测量深度用到的传感器基本上只有两种激光位移传感器和拉绳位移传感器,相比而言激光位移的精准度并不是那么理想。拉线式位移传感器的功能是把机械运动转换成可以计量,记录或传送的电信号。由可拉伸的不锈钢绳绕在一个有 螺纹的轮毂上,此轮毂与一个精密旋转感应器连接在一起,感应器可以是增量编码器,绝对(独立)编码器,混合或导电塑料旋转电位计,同步器或解析器。
      3、在操作上,拉线式位移传感器安装在固定位置上,拉绳缚在移动物体上。拉绳直线运动和移动物体运动轴线对准。运动发生时,拉绳伸展和收缩。一个内部弹簧保证拉绳的张紧度不变。 带螺纹的轮毂带动精密旋转感应器旋转,输出一个与拉绳移动距离成比例的电信号。测量输出信号可以得出运动物体的位移、方向或速率。 拉绳位移传感器 目前在成槽机上的使用是很普及的。成槽机臂顶部有一个圆盘,圆盘侧边安装上拉线式位移传感器,钢丝绳下降多少圆盘转多少刻度,传感器就记录下来,转换成深度数据,而且使用起来是相当的方便。
