WPS-M型拉绳位移传感器

SOP拉绳位移传感器

WPS-M中型拉绳位移传感器参数
M型机座号：有效行程 2500-6000mm

线性精度：（通用型）0.25%FS；（精密型）0.05%~0.08%FS；

重复精度：0.002%FS～0.001%FS；

产品型式：电流型（4～20mA；或20～4mA）；电压型（0～10Vdc；或10～0Vdc）

                  电阻型（0～5kΩ；或0～10 kΩ）；脉冲型（一般3600～5000 ppr，incremental相增量方波AB相或ABZ相）
                  数字输出型：RS485信号或者绝对值编码器信号（4-20mA; 0-10V; CAN Open; Profinet等）

固定螺丝：M4mm；安装方式：支架

有效寿命：500万次往复行程；保护等级：IP65

供电电压：24VDC(脉冲型供电电压：5~24VDC)
牵引力： 500±50g

产品本体安装：

安装支架孔距离：43±0.5mm

两个支架之间距离：建议在50～74mm之间

安装螺丝：M4

牵引螺丝安装：M6

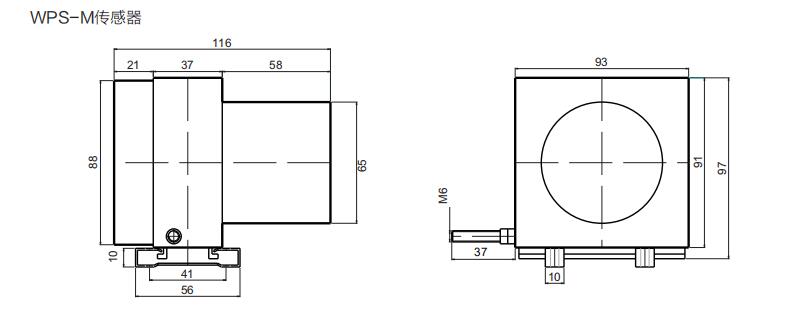

WPS-M型拉绳位移传感器图纸

拉绳位移传感器又称拉线位移传感器，拉绳尺，拉线尺，拉绳编码器，是直线位移传感器在结构上的精巧集成，充分结合了角度位移传感器，直线位移传感器以及齿轮、条传动的各种优点。结构紧凑、多用途、安装简便且安装空间尺寸小，无须补偿间隙。具有高精度测量、高重复性测量和高定位精度、长行程和寿命特点。可以用于精确测量和定位控制。配合显示仪表，也可以作为测量仪器进行人工测量。

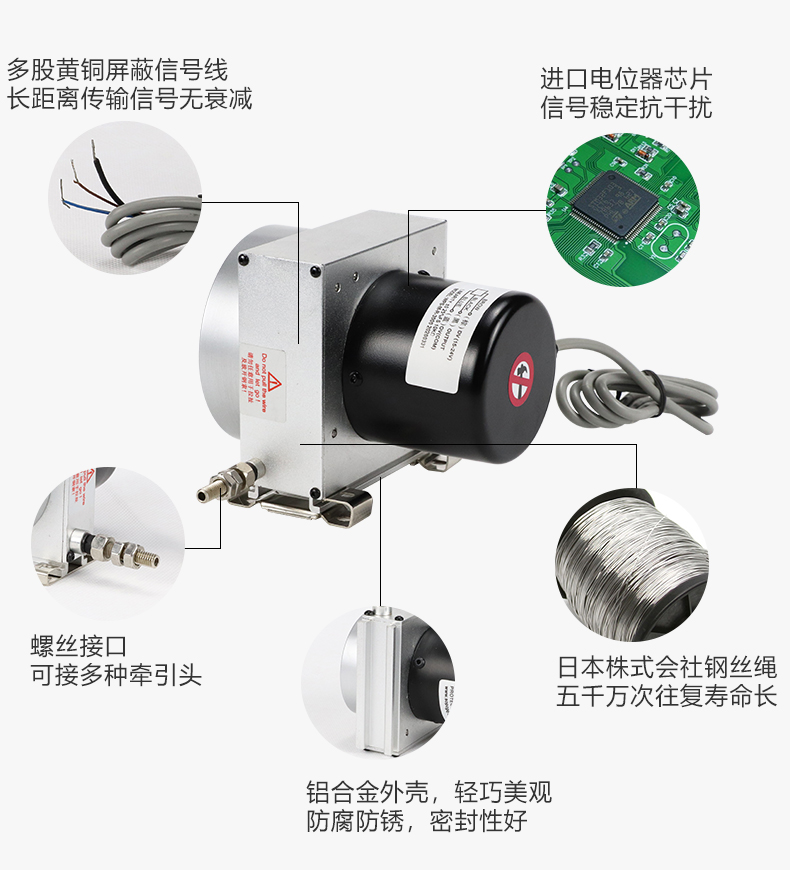

WPS-M中型拉绳位移传感器特点



SOP拉绳位移传感器该系列产品具有很大的选择空间，有S、M、L、XL等四种型号，行程从10mm至100000mm不等，具有模拟直流电流4-20毫安，模拟直流电压0-5伏或0-10伏和脉冲A、B、Z相数字输出可满足大行程、高精度、各种信号需求。 根据实际使用情况，所有模拟信号输出可以通过切换开关改变信号的逻辑方向。SOP拉绳位移传感器的核心部件电位器具有稳定性强，高精度，寿命长（寿命可达500万次）等特点。


拉绳位移传感器用于仓储位置定位，水库大坝保护，闸门开度控制，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械，工业机器人，射出机，木工机械，电梯，空气压缩机/油压机，高度机，X-Y轴及其他长度位移，液位等相关尺寸量测和位置控制。

安装注意事项：

1. 利用安装支架或底部4个固定螺纹孔，依现场及机器安装空间设施需要，选择正确的方位直接安装。

2. 安装时，需注意牵引绳出线角度，即尽量使牵引绳由出线口至移动部位之机构，于工作时直线滑动，尽量保持最小角度偏差（容许偏差±3°）以确保测量精度，以及牵引绳的寿命。长行程垂直安装时，推荐拉绳尺本体安装下部，牵引绳向上牵引。

3. 牵引绳为不锈钢绳，请勿使其受外力的割伤，烧损，撞击等，过量的粉尘，积屑，酸碱性环境足以将其破坏。

4. 未安装于工作台或固定座前，请勿用手或其他物体将牵引绳拉出并让其瞬间自动弹回。此举将导致牵引绳断裂，损坏本机构，危及人生安全，甚至会伤及眼球。

5. WPS-XS,WPS-S和WPS-M系列产品的牵引运动的瞬间和加速度应≤2米/秒，绝对速度≤1米/秒，WPS-L和WPS-XL系列产品的牵引运动的孙坚和加速度应≤1.5米/秒，绝对速度≤0.75米/秒，超出上述速度和加速度范围，会降低产品的可靠性和使用寿命，甚至造成牵引绳断裂，恕本公司不承担此范围外的责任。

6. 若使用于非直线运动的机构，请加装适当的滑轮，将曲线运动约束与直线运动。
